系統概述
小/中試離心萃取成套系統集 多級離心萃取機于一系統內，配 備泵、流量計、儲罐、管道、閥 門、自動化控制系統（變頻器、
PLC等），實現各種物料、多級串 聯逆流或錯流，在不同工況下的 試驗，測試不同級數、不同串聯 方式、不同分離因數、不同流比 等，同時可試驗萃取效率、反萃 或洗滌效果等，對以后工業應用 的選型起到直接的指導作用。
|
|
|

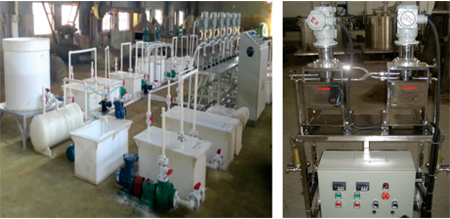

中試多級離心萃取/反萃系統
兩級離心萃取試驗系統
|
|
工作原理
小流量離心萃取分離機要求待處理物系的輕重兩液相的密度差大于或等于0.1，稍小于0.1也可，并且輕重兩液相互不相溶。但如果密度差別過小，可能會造成夾帶現象，導致分離不清澈。另外還要求待處理物系不含固體。典型應用領域：
?油水分離（原油\重油\柴油等除水、除鹽）
?制藥（如利用乙酸乙酯、二氯甲烷、正丁醇、氯仿等）
?中藥提?。ú枞~萃取茶妥酚、中藥提取有效成分、萃取大蒜素等）
?農藥（馬拉硫磷等萃取）
?生物工程（營養液、干擾素等萃取）
?化工\精細化工（催化劑萃取等）
?濕法冶金（利用多級萃取、反萃等工藝提取鎳、銅、鈾等稀有金屬）
?食品（食用油、香料、精煉油、食品色素等分離或萃?。?br />
?香料行業
?印染行業（印染污水的處理回收）
?環保行業（含酚污水處理、船舶污水中的油水分離、油水分離、地下水分離或萃取提純等）
?化妝品行業（萃取營養成分、維生素等）
|
|
技術參數
|
|
小流量離心萃取機系統，一般選用CTX50離心萃取機作為萃取主 機，也可選用CTX70-N , CTX100-N等型號。
轉鼓直徑：50 mm
變頻調速：0-5600 r/min
電機功率：180 W ,防爆/AC 380V(三相）
大通量：100 L/h 進出口徑：012 (徑）/017 (外徑）
外形尺寸：230 (長）x240 (寬）x720 (高）mm 機器質量：50kg
材質：可選用不銹鋼（304、316L、904、2205 ),鈦TA2 ,哈氏合 金C276。
特殊情況下，其過流材質還可為全塑聚四氟乙烯PTFE或聚偏 氟乙烯PVDF整體成型。
|
CTX50小流量離心萃取機
(透明有機玻璃外殼）
|
|

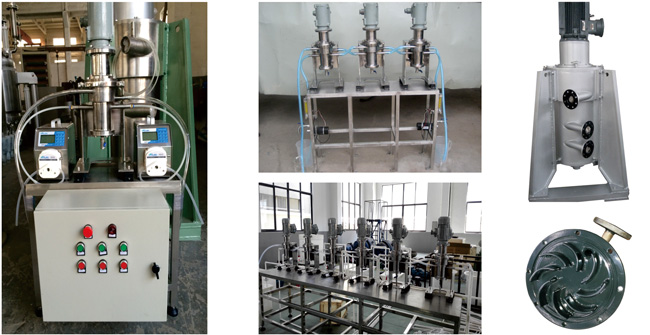

單級小流量離心萃取系統
(配泵、流量計、自動化控制系統）
|
多級小流量離心萃取系統
(配泵、流量計、自動化控制系統）
包括萃取、洗滌、反萃等
|
內襯Halar萃取機
|
|
